什么是儲能式螺柱焊？（儲能式螺柱焊的工作原理）
- 2016-01-11 14:31:31
- sawchina
- 15009
- 最后編輯：孫輝 于 2016-01-15 15:46:43
- 分享鏈接
儲能式螺柱焊又被稱為電容放電螺柱焊，設備首先將預先設置好的能量額度充入電容中，隨后焊接時，能量從電容中一次性全部釋放出來，用于焊接，焊接時間為1-3毫秒。
由于能量并不能源源不斷地提供，所以儲能式螺柱焊的焊接能力有限，一般用于焊接直徑為3-10毫米的螺柱。
儲能式螺柱焊的特點
| 焊接特性 | 產生影響 | |
| 電源規格： | 220V，50Hz | 使用方便，常規電源即可驅動 |
| 焊接時間： | 1-3毫秒，不可調 | 發熱量小，穿透性差，板材幾乎不變形 |
| 瞬間電流： | 大 | 可焊低碳鋼冷軋板，不銹鋼，鋁，黃銅板材 |
| 熔池深度： | 最淺 | 1. 不適合在熱軋鋼板上焊接螺柱 2. 在較薄的板材上焊接強度高 |
| 最小板厚： | 螺柱直徑的1/10 | |
| 背面印痕： | 最小 | 適合較薄的板材焊接 |
焊接方式
儲能式螺柱焊分為兩種不同的焊接方式：壓力式螺柱焊和提升式螺柱焊。
| 壓力式螺柱焊 | 提升式螺柱焊 | |
| 使用焊機： | CD1501 / CD2301 / CD3101 | |
| 使用焊槍： | C08螺柱焊槍 | CA08螺柱焊槍 |
| 焊接材質： | 低碳鋼、不銹鋼、黃銅、鋁 | 低碳鋼、不銹鋼、鋁（強度高） |
| 焊接時間： | 2-3毫秒 | 1毫秒 |

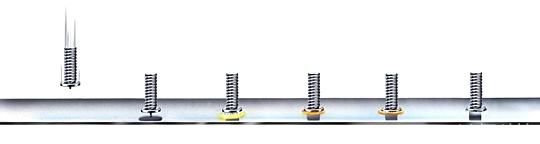

壓力式螺柱焊工藝流程
壓力式螺柱焊工藝流程較為簡單：
1. 焊槍垂直于工件將螺柱緊壓在工件上
2. 電容開始放電，瞬間大電流將螺柱尖端熔化，同時工件表面熔化，形成熔池
3. 在焊槍壓力作用下，螺柱垂直向下浸入熔池
4. 熔池冷卻，焊接完成
提升式螺柱焊工藝流程
提升式螺柱焊與壓力式螺柱焊不同之處，在于在電容開始放電之前，焊槍先將螺柱提升一個高度，隨后釋放，在彈簧力作用下加速向下沖擊，焊釘浸入熔池的速度更快，焊接時間更短。
由于提升式螺柱焊的這個特性，在鋁釘焊接時，可大幅減少熔池內氣孔的產生，使鋁釘焊接的強度更高，因此非常適合于鋁釘的焊接。
